AMC® T chassisstik med MIL 38999-flanger
arrow_backTil oversigten16. august 2024 | ODU Denmark ApS
Siden lanceringen i 2021 har ODU AMC® Serie T begejstret brugerne med sin 3-til-1 låsemekanik og en fremragende ydeevne i krævende miljøer. Nu udvider ODU konnektorserien med en alsidig forbindelsesløsning, der opfylder de strenge krav fra forsvarsindustrien og kommerciel luftfart.
AMC® T konnektorer til MIL 38999-montage

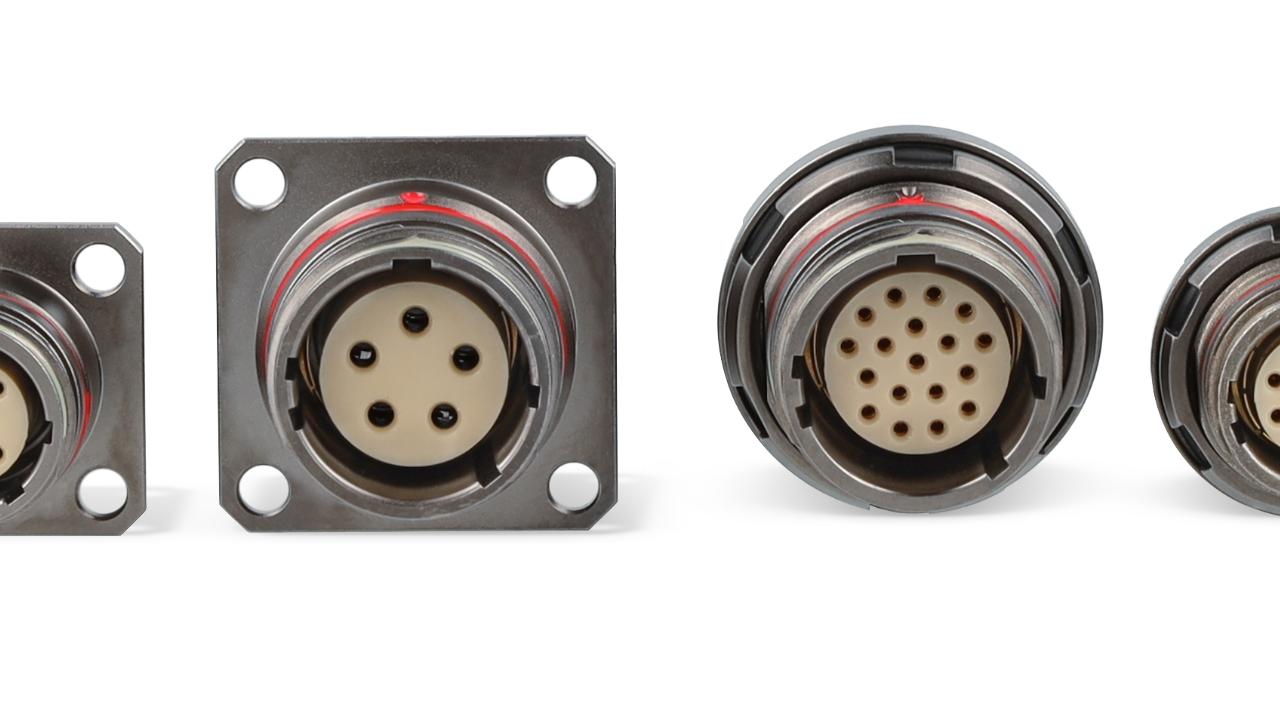

De nye ODU AMC® T chassisstik kommer med rektangulære flanger, der passer til MIL-DTL-38999. Konnektorerne fås i størrelse 09 og 12 og med syv forskellige indsatser. Det giver stor fleksibilitet i forhold til at konfigurere kundespecifikke løsninger.
Vis denne e-mail i din webbrowser
Sponsoreret nyhedsbrev på vegne af ODU Denmark
Regional salgschef Kenneth Pedersen og ODU-MAC Black-Line test-interfacet på elektronikmessen i Odense i 2022.
Innovative forbindelser løfter kundens produkt
På E-24 viser ODU, hvordan stikforbindelsen kan give optimal nytteværdi til kundens slutprodukt. Vores stand C-3154 er for hardware-udviklere, testansvarlige og andre, der søger den perfekte stikforbindelse, og gerne vil vide mere om mulighederne.
ODU inviterer på besøg på elektronikmessen E-24 den 3.-5. september
E-24 samler hele Danmarks elektronikbranche - fra design og udvikling til produktion og test. På stand C-3154 byder ODU Denmark de besøgende på et stort udvalg af forbindelsesteknik.
Både test-manageren, industriteknikeren og soldaten bruger stik. Elektriske forbindelser ses ofte som kritiske komponenter, der udvælges efter skrappe kriterier for pålidelighed og robusthed. Det er vigtigt for at udstyr og instrumenter fungerer optimalt.
For test-manageren betyder det, at end-of-line testen kan gennemføres hurtigt og pålideligt.
For industriteknikeren betyder en nemmere hverdag, at power, data, væsker og luft mv. overføres som det skal.
For soldaten betyder det, at vigtig information via radio, gps, video, computer, natkikkert mv. er tilgængelig uden forstyrrelser.
ODU lægger vægt på, at både udstyrsproducenten og slutbrugeren er tilfredse. Derfor bestræber ODU sig på at udvikle innovativ forbindelsesteknik, der fungerer pålideligt og langt ud i fremtiden. En række nye løsninger præsenteres på E-24.
Hotte forbindelser
På elektronikmessen viser ODU Denmark sin nye ODU-MAC® Power Connector. Det modulære interface er ideelt til test af battericeller, invertere, ladestationer mv. Interfacet kommer med IP2X berøringsbeskyttelse og +/- 4.0 mm tolerance-kompensation. Powerkonnektoren kan kombineres med moduler fra ODU-MAC® Blue-Line serien.
Super Shorty
Der hvor hver eneste millimeter tæller i elektroniksystemet, kan udviklingsingeniøren overveje ODU’s nye ”Super Shorty” – en kort udgave af ODU MINI-SNAP® Series F. Se den på messen.
Expanded Beam Performance med nye stik-kombinationer
Ligeledes er ODU klar med Expanded Beam Performance i nye versioner. Den kontaktfrie linseteknologi byder på et banebrydende interface med en lang række fordele. Lav dæmpning, nærmest intet behov for rensning eller vedligeholdelse og en lang levetid - egenskaber, der gør EBP ideel i applikationer, der kræver maksimal pålidelighed og ydeevne.
Prototype på kompakt ODU-MAC® Black-Line testinterface
Et af ODU’s fokusområder er end-of-line (EOL) test. På messen viser ODU prototypen på det nye kompakte ODU-MAC® Black test-interface. Interfacet er bygget op af modulære stik, som sparer tid og øger effektiviteten. Det betyder, at når en ny produktvariant skal testes, er det nemt at ændre test-opstillingen. ODU stikkenes robusthed og kvalitet sikrer samme impedans i hele levetiden. Det eliminerer den tidskrævende re-kalibrering af testsystemet. Ud over det giver elektronikmessen rig mulighed for at stille spørgsmål direkte til ODU’s specialister og få skræddersyede løsningsforslag. Besøg elektronikmessen E-24 i Odense Kongrescenter den 3.-5. september 2024
Kig ind på ODU Denmark’s stand nr. C-3154. Hent adgangsbilletten her
Perfekt performance i hele levetiden
Når ODU angiver en konnektors levetid i form af antal mating cycles, er det indforstået, at måleværdier og overgangsmodstande forbliver uændrede. Konnektoren fungerer således perfekt, også i slutningen af levetiden. Få et indblik i emnet her.
Uændret performance i hele levetiden
En konnektors levetid angives typisk i ”antal mating cycles”.
En enkelt cycle består i, at stikket sættes i og trækkes ud af modparten. Med andre ord består en cycle i at sammenkoble hanstik og hunstik - og trække dem fra hinanden igen.
Nogle konnektorer kan måske blot klare max 50 mating cycles, mens andre kan klare flere tusinde – uden at det påvirker konnektorens performance.
De enkelte konnektorproducenter forskellig tilgang til levetid og antal mating cycles. Hos ODU lægger vi vægt på, at måleværdier og overgangsmodstande skal være uændrede i hele konnektorens levetid, så ODU’s forbindelser forbliver stabile og pålidelige. Der må i den specificerede levetid ikke opstå mekaniske eller elektriske defekter, der påvirker konnektorens funktion. Det er især vigtigt i kritisk eller følsomt udstyr, som eksempelvis medicoteknik, måleinstrumenter eller forsvarsteknik.
Et par spørgsmål til at finde frem til den optimale stikforbindelse til applikationen Hvor mange år skal udstyret/slutproduktet fungere? Hvor mange mating cycles foretages dagligt? Er der noget i miljøet, der kan forkorte levetiden på konnektoren/stikforbindelsen? Især de elektriske kontakter, herunder kontakttype, legering, legeringens tykkelse osv, spiller en rolle for antallet af mating cycles.
I videoen fortæller ODU’s Bernhard Säckl om ODU-MAC Silver-Line P4, der har en levetid på 100.000 mating cycles: https://youtu.be/Ju2jN-uRUt4?feature=shared
Få flere detaljer hos ODU Denmark på sales@odu-denmark.dk eller tlf. 2233 5335.
AMC® T chassisstik med MIL 38999-flanger
Siden lanceringen i 2021 har ODU AMC® Serie T begejstret brugerne med sin 3-til-1 låsemekanik og en fremragende ydeevne i krævende miljøer. Nu udvider ODU konnektorserien med en alsidig forbindelsesløsning, der opfylder de strenge krav fra forsvarsindustrien og kommerciel luftfart.
AMC® T konnektorer nu med MIL 38999-flanger
De nye ODU AMC® T chassisstik kommer med rektangulære flanger, der passer til MIL-DTL-38999. Konnektorerne fås i størrelse 09 og 12 og med syv forskellige indsatser. Det giver stor fleksibilitet i forhold til at konfigurere kundespecifikke løsninger.
Ud over det er der mulighed for ”reverse gender” – dvs. at hanstikket placeres på chassiset og hunstikket på kablet. Der kan vælges mellem backshell-, crimp-sleeve/band-it- eller pcb-montage, og montagen kan ske fra front eller bagside ved hjælp af M3-skruer og en MIL-C-38999 tætning.
Montage MIL-DTL-38999 standarden
Når kommunikationsudstyr skal eftermonteres i køretøjer i felten, skal der bores huller til montage af kabler og enheder. ODU AMC® T’s firkantede flanger passer til MIL-DTL-38999 standarden, så eksisterende huller kan benyttes.
Især den enkle feltkonfektionering og 3-til-1 låsesystemet (gevind, push-pull eller break-away) som ODU AMC® Serie T tilbyder, gør det nemt og sikkert at bruge konnektoren i felten.
Alsidig anvendelse
Med sin høje interkonnektivitet er ODU AMC® Serie T løsningerne velegnet som interface i kommunikationssystemer. Løsningerne kan anvendes i både forsvarselektronik og civile systemer, som fx køretøjer, fly, radarer, invertere, ATR og PDU. Alle komponenter overholder RoHS-direktivet.
Tekniske data og vareprøver på AMC® T på odu-connectors.com/da/find-your-product/.
