Ny receiver gør End-Of-Line test hurtig, sikker og fleksibel

4. december 2025 | ODU Denmark ApS

• Hardware

downloadKun til redaktionelt brug

ODU Black-Line portefølje udvides med en ny kompakt og effektivt receiver til end-of-line test.

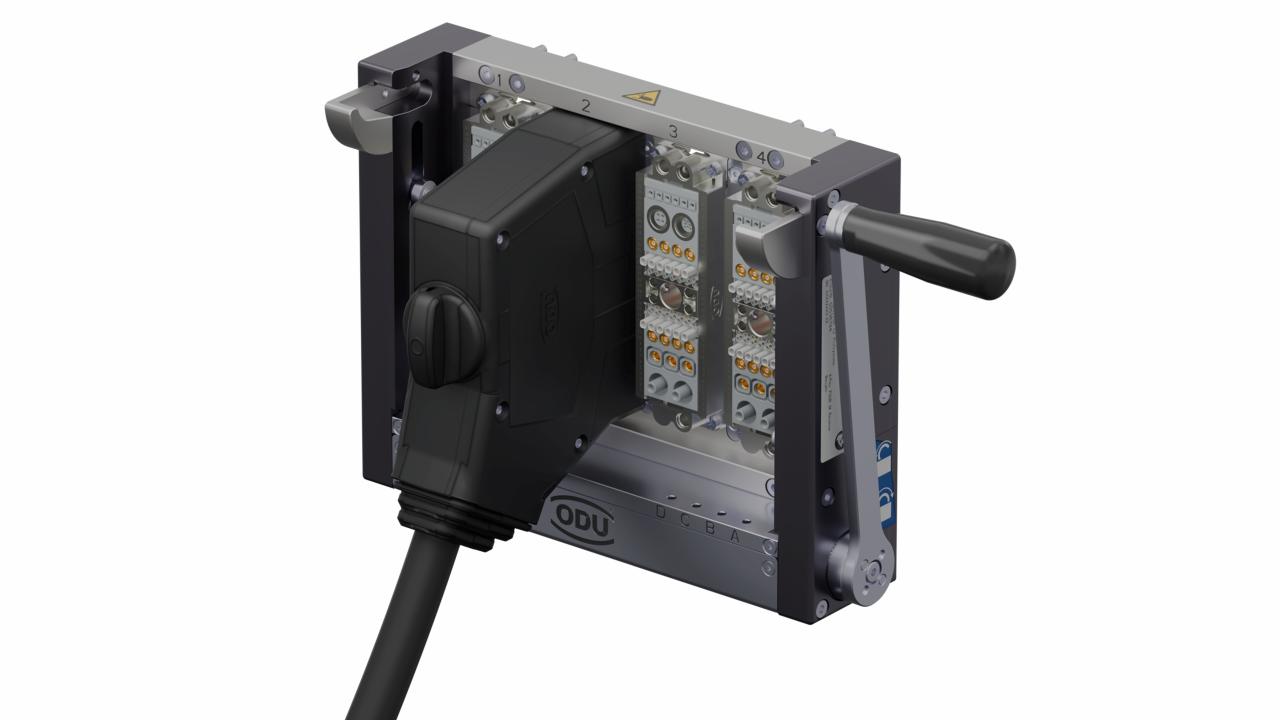

Den nye ODU-MAC® Black-Line Compact Class receiver er et modulært forbindelsessystem, udviklet til applikationer, der kræver maksimal fleksibilitet, høj kontakt-tæthed og pålidelighed på begrænset plads.

Interfacet byder på mange forskellige overførsler. Med op til 4.608 signalpunkter byder det store ODU-MAC® Black-Line interface ”Advanced Class” på en højtydende løsning til end-of-line test. Med det nye Compact Class interface tilgodeser ODU nu testfolk med et langt mindre behov - nemlig op til 1.536 signalpunkter.

Maksimal modularitet i kompakt design

Den nye Compact Class kan bestykkes med moduler til overførsel af fx signaler, strøm, højstrøm, højspænding, HF-signaler (coax), trykluft, væsker, data og/eller fiberoptik. Den universelle platform dækker dermed mange forskellige testkrav – fra validering og udvikling til end-of-line testbænke.

Kompakt, fleksibel og sikker

Compact Class optager blot en halv bredde af et klassisk 19-tommer testskab. På 4 højdeenheder er der plads til fire signalblokke med i alt 1.536 signalpunkter.

Receiveren bidrager til en sikker og bekvem testprocedure: Den mekaniske kodning forhindrer fejltilslutning, og tilstandsovervågningen viser, når dockingen er fuldført.

Receiver med flere konfigurationsmuligheder

Compact Class receiveren kan konfigureres på forskellige måder: Med housing, ITA eller ODU-MAC® Rapid konnektor.

Housing muligheden kan bruges som et "stort stik”. Det robuste aluminiumshus er udstyret med ergonomiske håndtag, som man lukker hele interfacet med – effektivt og sikkert.
Alternativt kan receiveren bruges sammen med en adapter, også kaldet en ITA (Interchangeable Test Adapter).

Ud over det er der mulighed for at koble fire ODU-MAC® Rapid-stik inklusive de respektive overførselsmoduler til receiveren. Stikkets hus består af to halvskaller, der letter montagen. Stikkets spindellås giver taktil og hørbar feedback, når stikket er låst korrekt.

Høj Power

En anden særlig funktion er Powerblokken. Blokkens to 16 mm Lamtac® Flex-kontakter overfører op til 600 A pr. Powerblok. Den giver endvidere plads til overførsel af signaler, data, væsker eller trykluft.

Dette gør Compact Class til førstevalget, når det handler om at overføre højst mulige strømstyrker på mindst mulig installationsplads.
